Verstellbare Spreiz-Traversen VDB
Diese Art von Krantraversen zeichnen sich durch große Tragfähigkeiten bei geringem Eigengewicht aus.
Lasttraversen mit Tragfähigkeiten bis zu 20 t
Längenverstellbar von 2,45 m bis 6 m
Hohe Flexibilität durch diverse Anschlag- und Hebepunkt
Technische Details
ARTEN, TYPEN, AUSFÜHRUNGEN
Wir haben 2 Typen der verstellbaren Traverse im Angebot.
Typ 1 – 3 Lastklassen stehen zur Auswahl

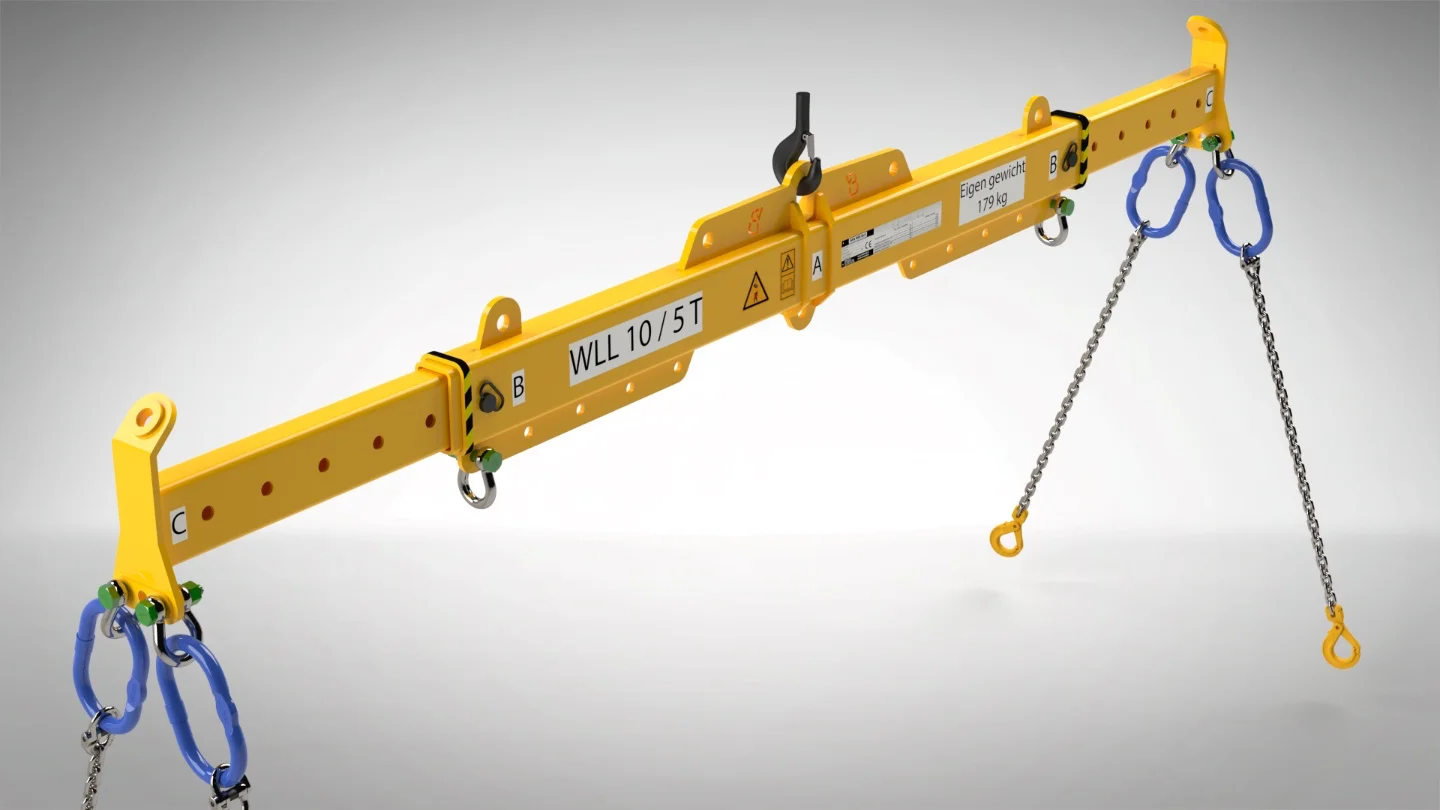

Beim Typ 1 liegen die 2 ausziehbaren Schenkel auf einer Linie. Die Länge der inneren Profile beträgt ungefähr die Hälfte der Länge des äußeren Profils. Somit sind Längen von 2,45 bis 3,85 m stufenweise einstellbar.
Typ 2 – Eine Lastklasse vorhanden

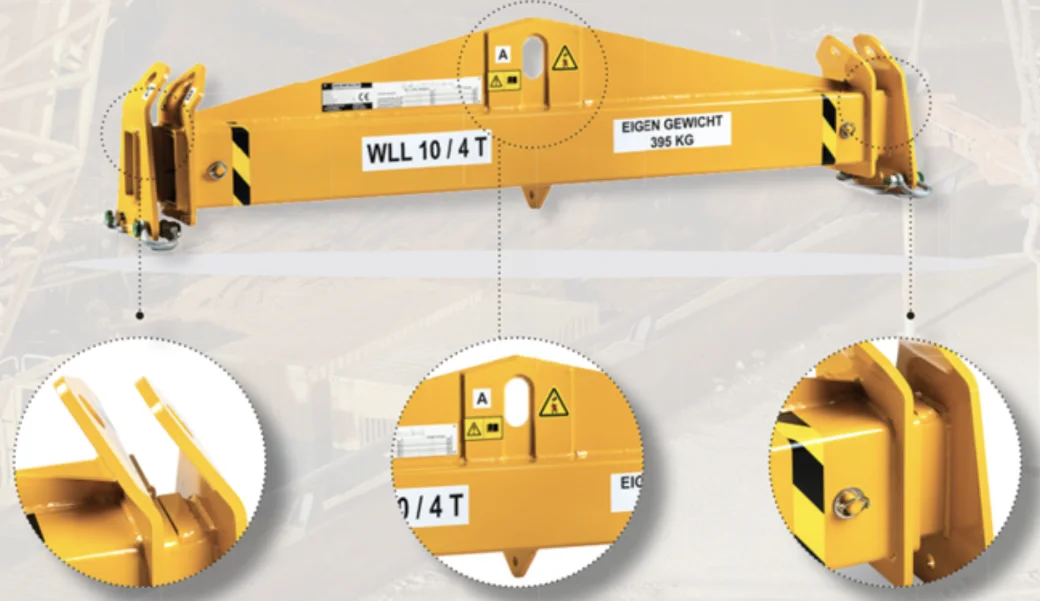

Beim Typ 2 liegen die ausziehbaren Profile nebeneinander. Die Länge der inneren Profile entspricht jeweils der Länge des äußeren Profils. Somit sind größere Längen als beim Typ 1 möglich. Die Länge ist von 2,44 bis 6,00 m stufenweise einstellbar.

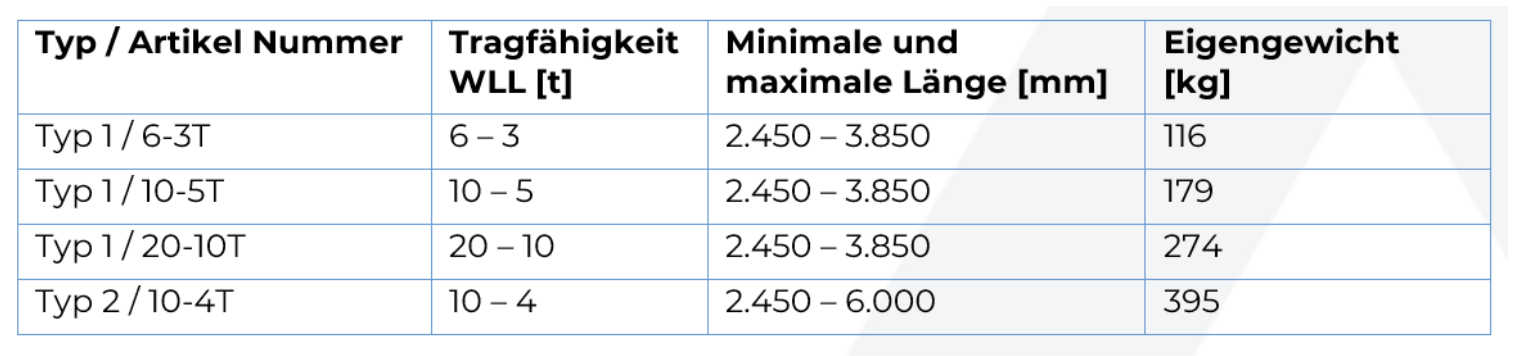

PRODUKTÜBERSICHT
TRAGFÄHIGKEITEN

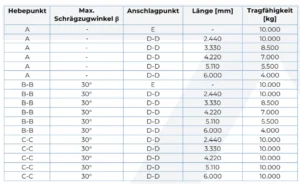

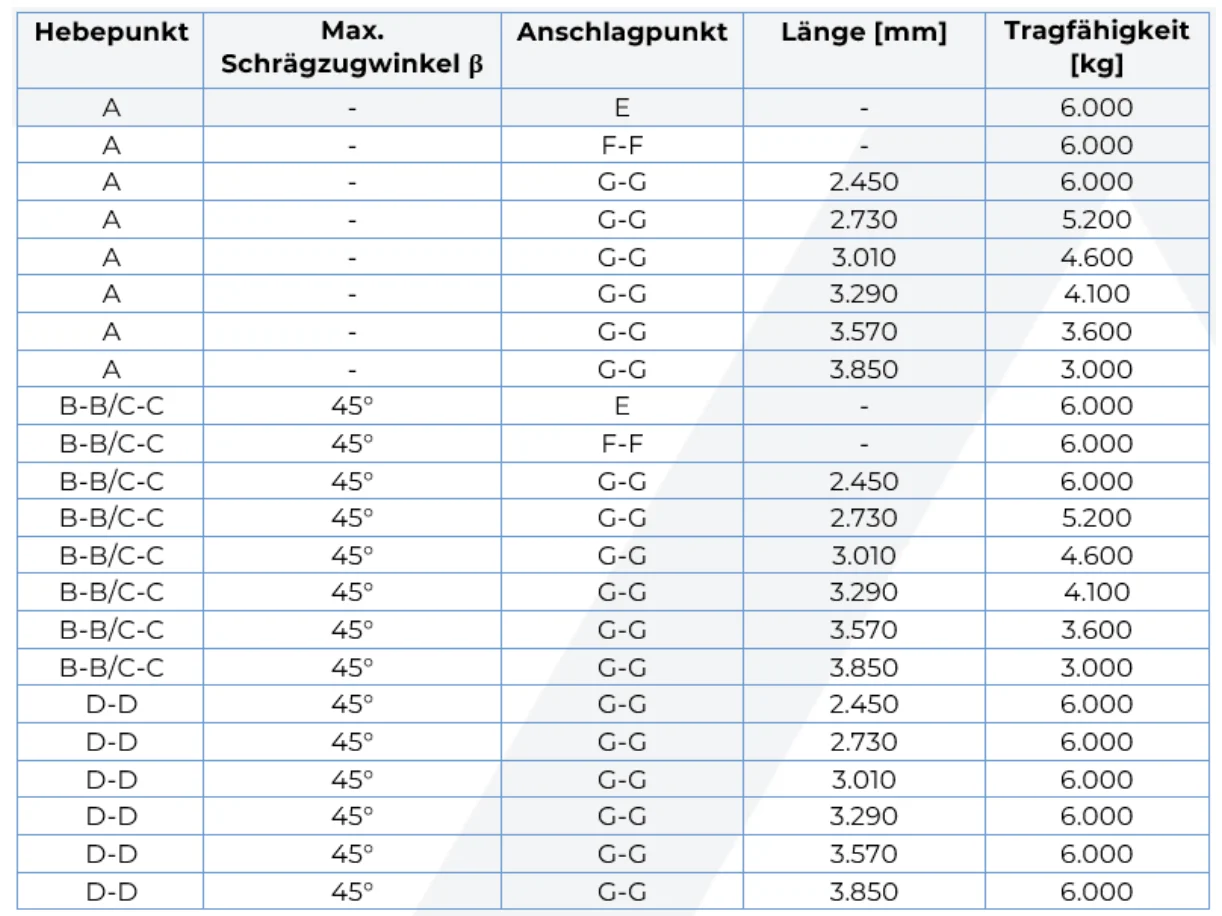

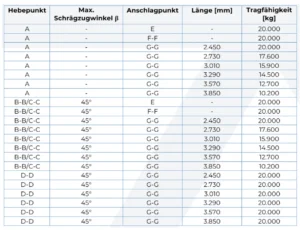

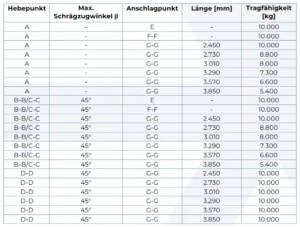

Je nach eingestellter Länge und verwendetem Hebepunkt ergeben sich unterschiedliche Tragfähigkeiten.
Bei Verwendung als reine Gehängespreize gilt immer die volle Tragfähigkeit.
Bei Verwendung als Traverse gilt bei minimaler Länge die volle Tragfähigkeit und bei maximaler Länge die reduzierte Tragfähigkeit.

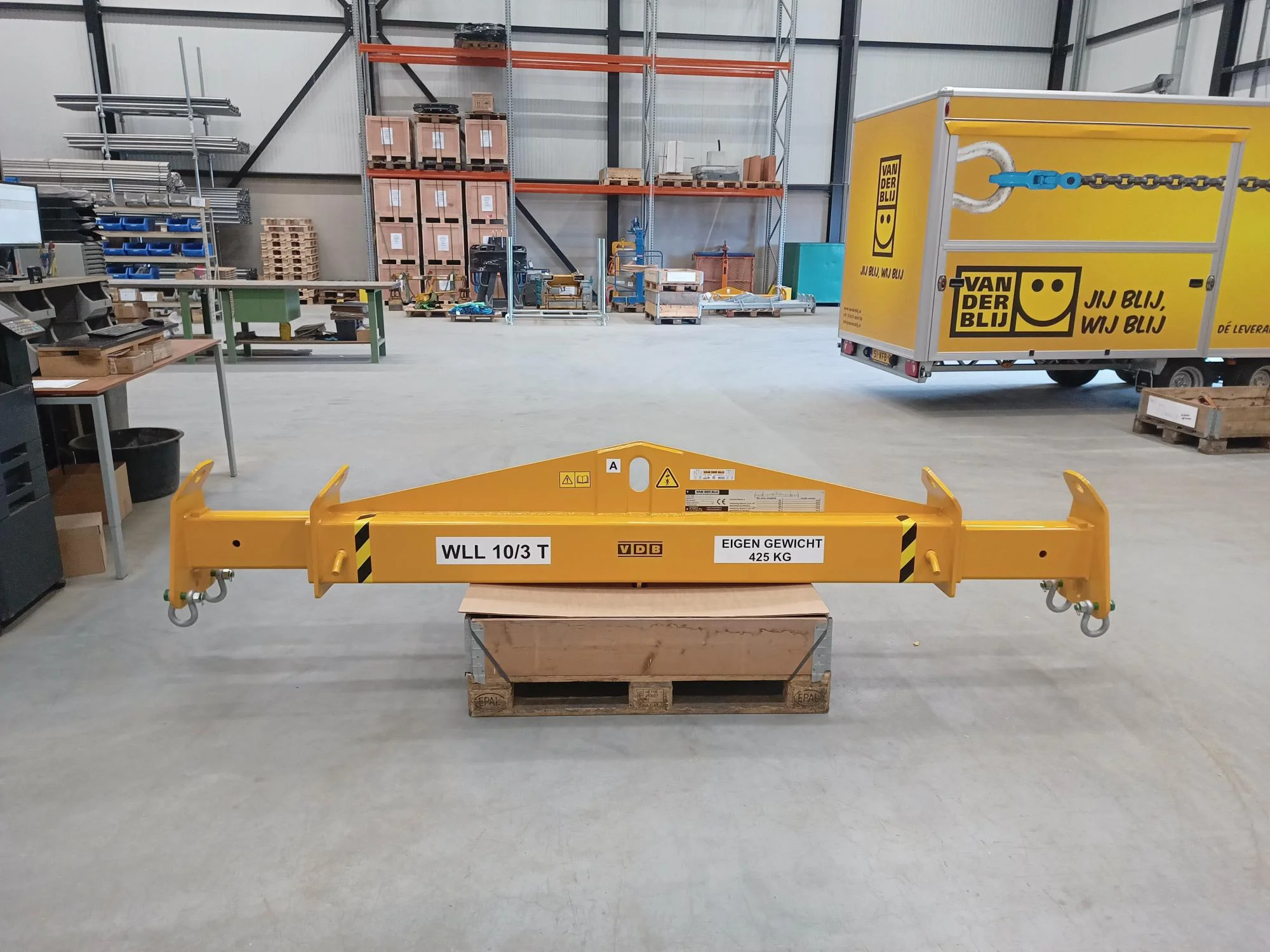

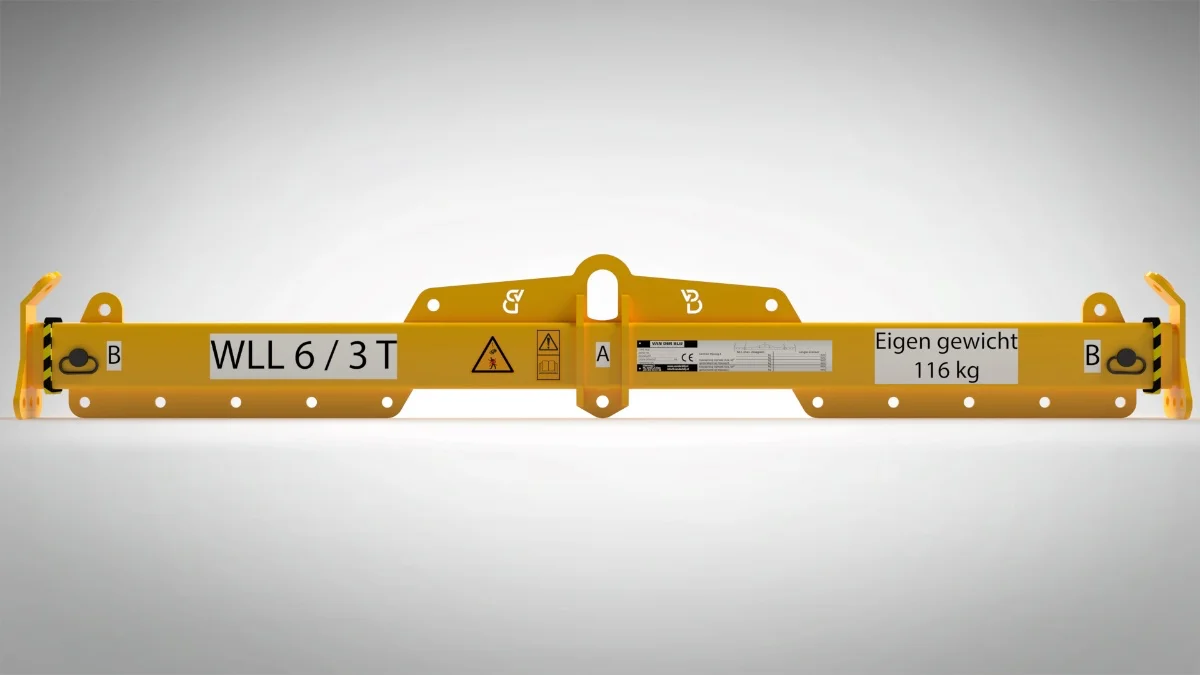

Typ 1: TR_6-3t

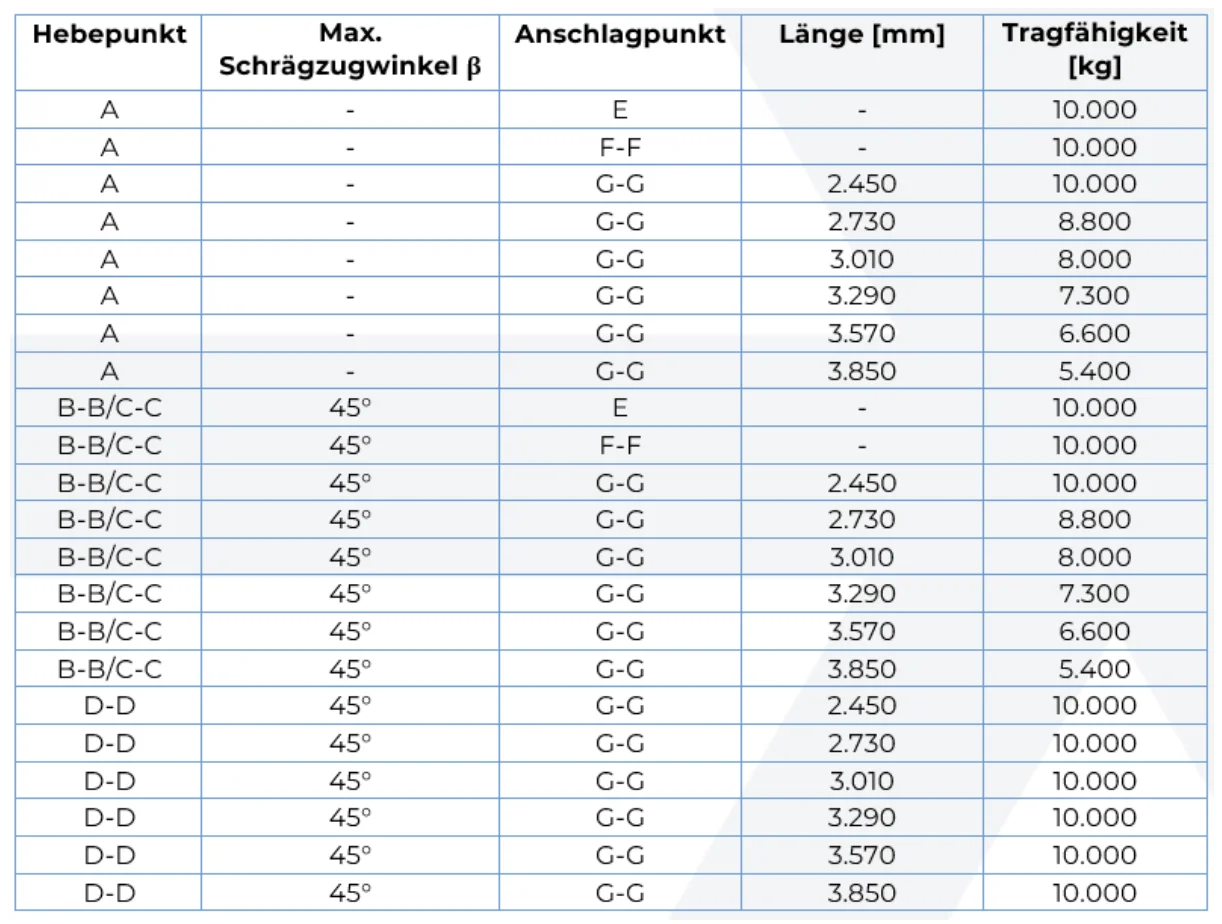

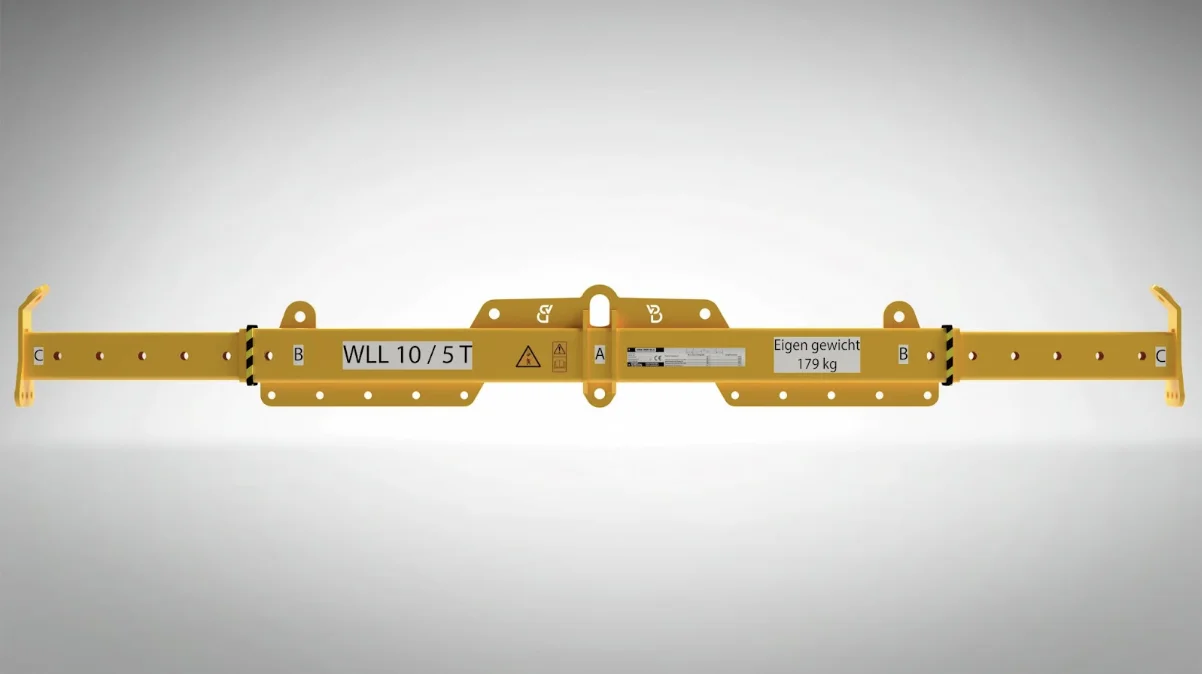

Typ 1: TR_10-5t

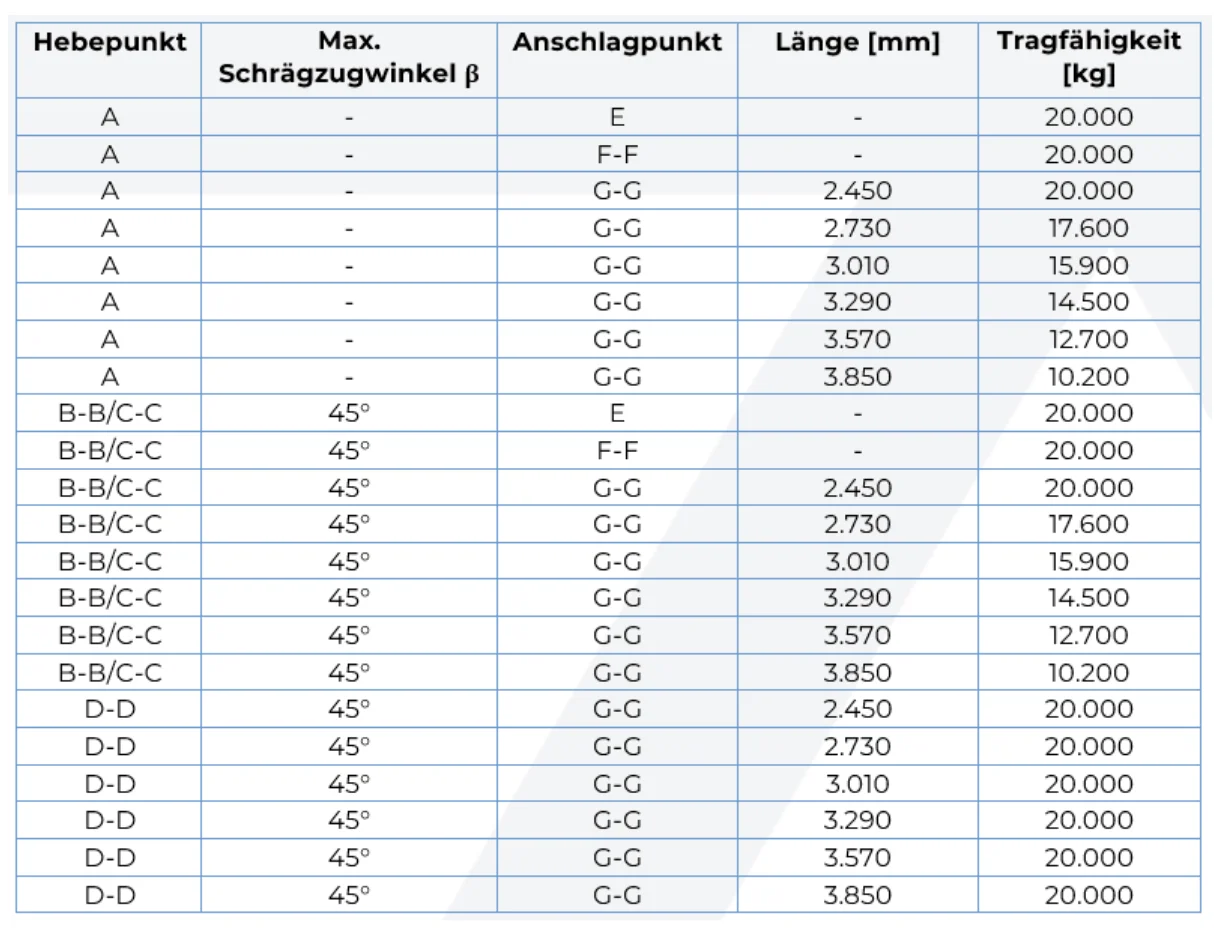

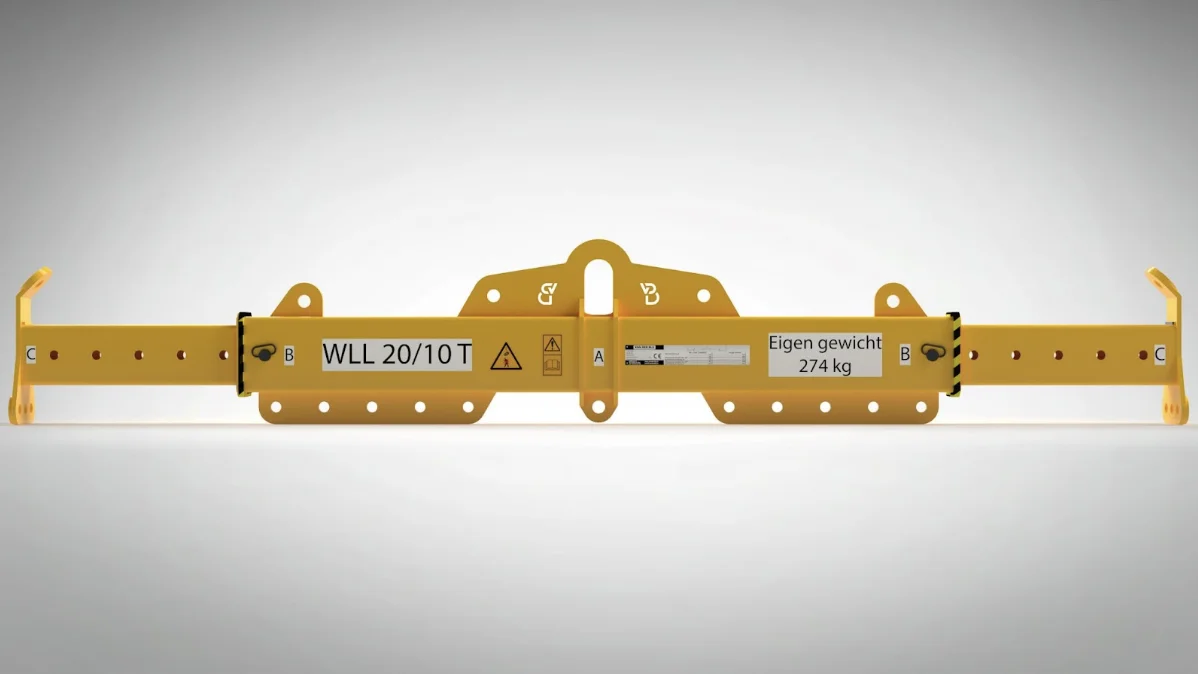

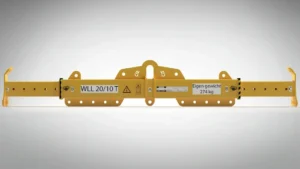

Typ 1: TR_20-10t

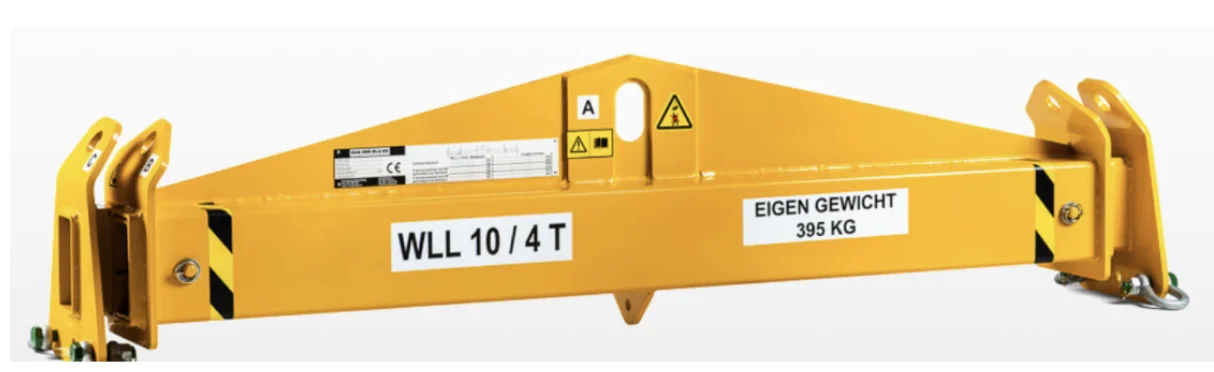

Typ 2: TR_10-4t

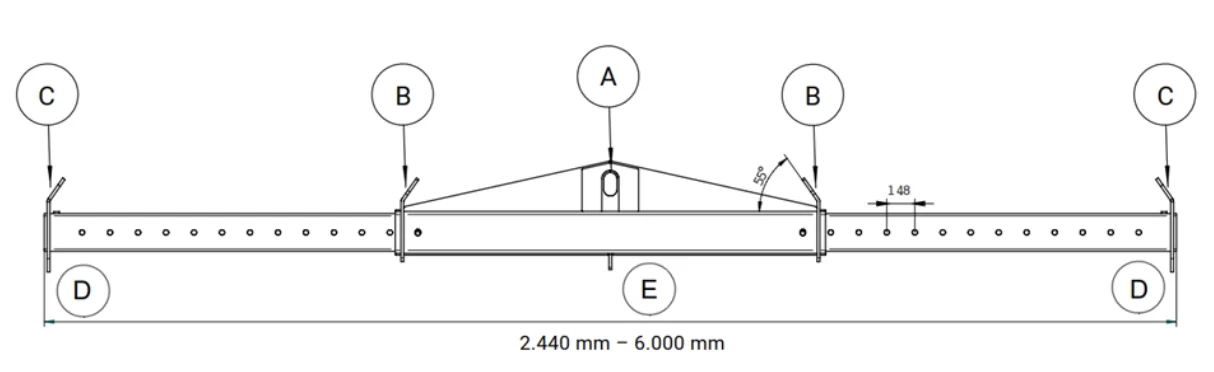

Weitere technische Details:

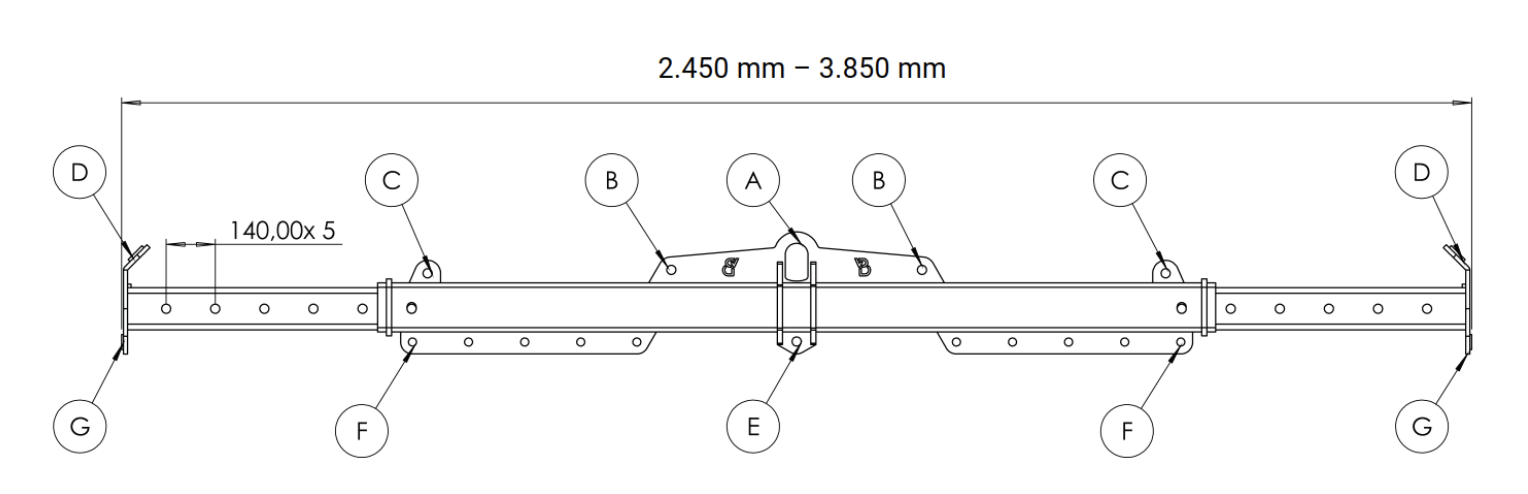

- Diverse Anschlag- und Hebepunkte

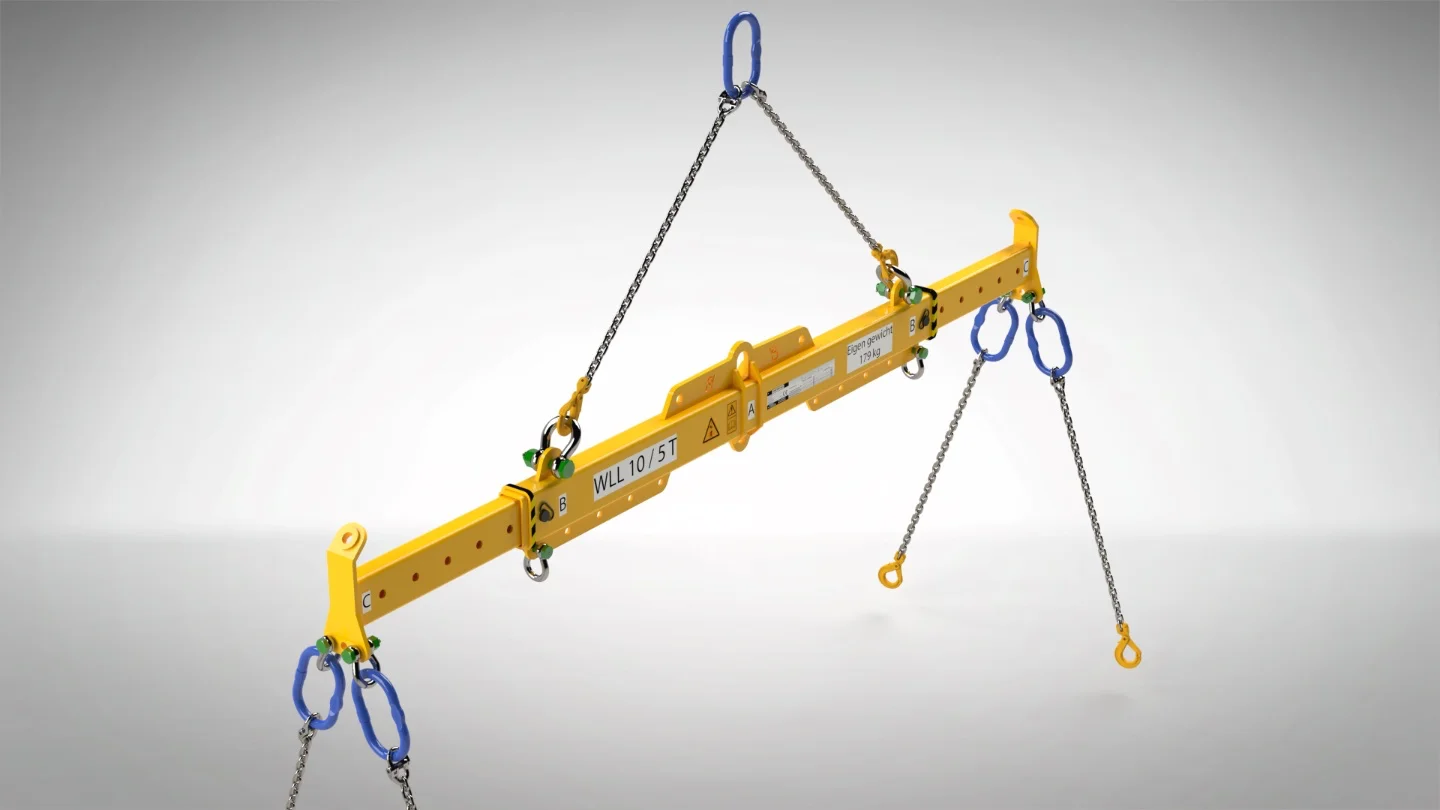

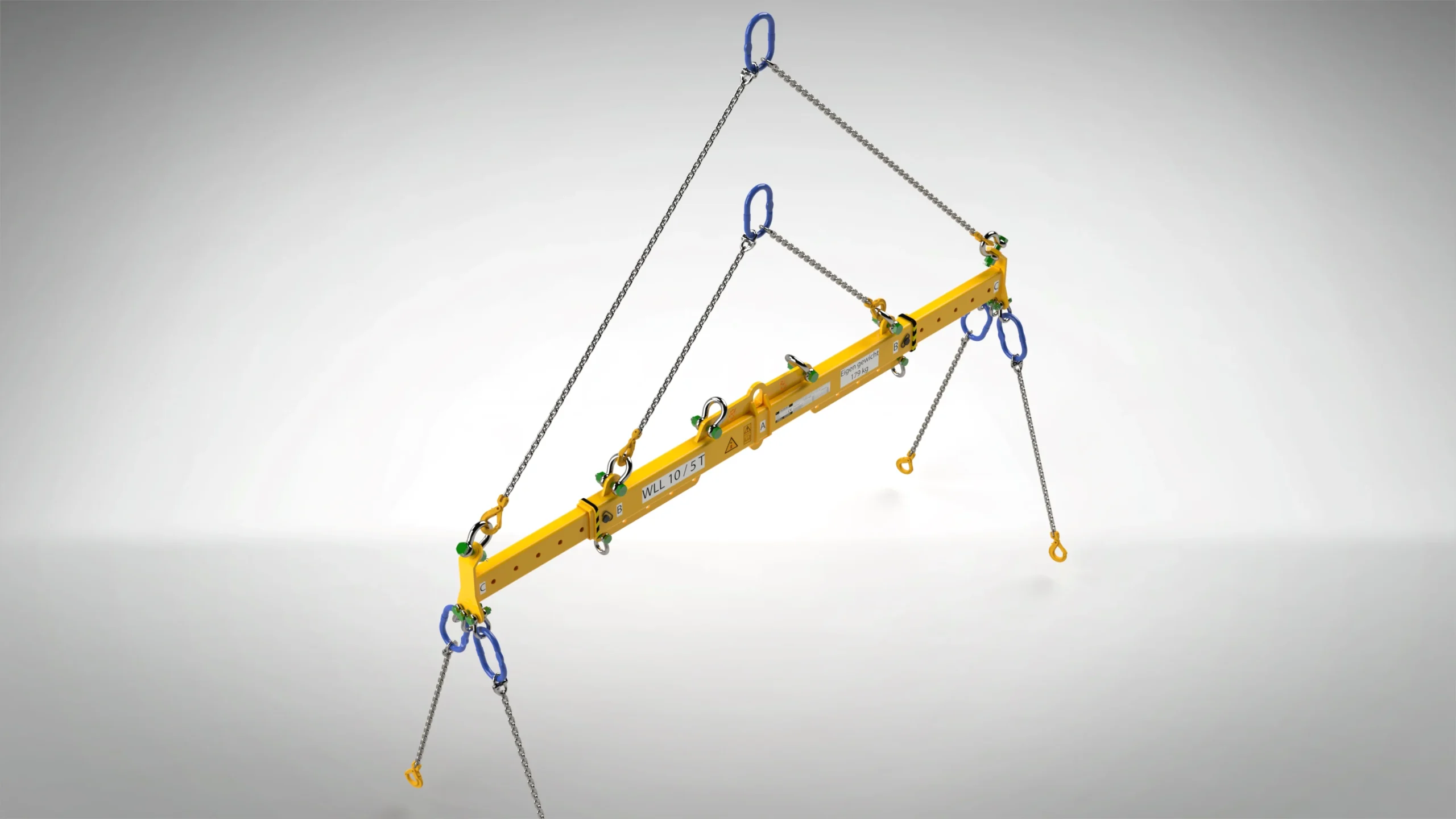

- Verwendung als Spreize mit 2-Strang Kette an den äußeren Hebepunkten
- Verwendung als Traverse mit Kranhaken an mittiger Hebeöse
- Volle Tragfähigkeit bei Verwendung als Spreize
- Abgestufte Tragfähigkeit bei Verwendung als Traverse, abhängig der Länge
- Gemäß 2006/42/EG (Maschinenrichtlinie) und EN 13155
- Lieferung mit Bedienungsanleitung in Deutsch und EG-Konformitätserklärung (CE-Erklärung).
Lastaufnahme Beratung
Auf der Suche nach einer Sonderlösung? Noch nicht sicher, welches Lastaufnahmemittel das Richtige ist? Teilen Sie uns einfach Ihre Fragen und Anforderungen in unserem Kontaktformular mit. Wir melden uns innerhalb eines Tages. Versprochen!
Beschreibung
Lasttraversen von Van der Blij sind ein weit verbreitetes Hebemittel, um schwere Lasten an mehreren Punkten zu heben und zu transportieren. Sie sind ideal zum Heben von Lasten, die an zwei oder mehr Punkten angehoben werden müssen.

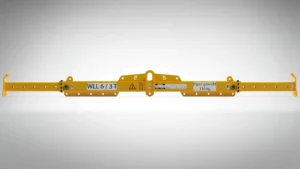

Durch die verstellbare Länge und diversen Anschlag- und Hebepunkten, sind die Krantraversen vielseitig einsetzbar.

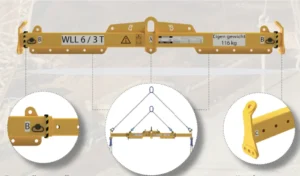

Eine mittige Hebeöse für die Verwendung als Traverse und diverse Hebeösen außen, für die Verwendung als Kettenspreize, stehen zur Verfügung.
Die minimale Länge der Spreiztraverse bei eingezogenen Rohren beträgt 2.450 mm. Dadurch lassen sich diese leicht transportieren, zum Beispiel quer am LKW-Kran.
Die maximale Länge bei herausgezogenen Rohren beträgt 3.850 mm (Typ 1) oder 6.000 mm (Typ 2).

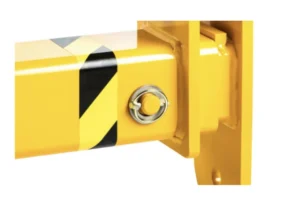

Was diese Art von Last- und Krantraversen vor allem auszeichnet, ist die einfache Verstellbarkeit: Die teleskopierbaren Spreiztraversen der Firma Van der Blij lassen sich mit Hilfe der Sicherungsstifte leicht einstellen. Die ausziehbaren Rohre können aufgrund ihres geringen Gewichts von Hand bewegt werden.

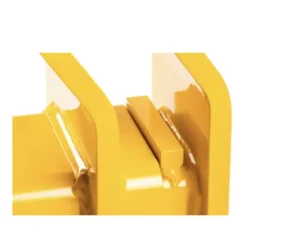

Die ausziehbaren Spreiz-Traversen wurden unter dem Gesichtspunkt der Sicherheit entwickelt. Da alle ausziehbaren Rohre mit einem Fingerstop versehen sind, ist die Gefahr des Einklemmens minimal.
Die Spreiztraversen werden mit Bedienungsanleitung in Deutsch und EG-Konformitätserklärung (CE-Zertifikat) geliefert.
Zubehör wie Schäkel, Ketten, Hebebänder, Rundschlingen und Haken werden auf Wunsch mit angeboten. Hier berät die Wacker Bauprodukte GmbH Sie gerne, welche Anschlagmittel für Sie die richtigen sind in Abhängigkeit von Ihren Randbedingungen.
Gerne unterstützen wir Sie bei der Wartung und Inspektion nach den Regeln der Deutschen Gesetzliche Unfallversicherung (DGUV Regel 019-017: “Betreiben von Lastaufnahmemitteln und Anschlagmitteln im Hebezeugbetrieb”, ehemals DGUV-Regel 100-500).
Die Krantraversen stehen in den Ausführungen feuerverzinkt oder pulverbeschichtet, in RAL-Farbe 1007 (narzissengelb), lagernd zur Verfügung. Andere Farben sind auf Anfrage möglich.
Die minimale Länge von 2,45 m aller Traversen im eingeschobenen Zustand ermöglicht ein Abstellen quer auf der Ladefläche von LKWs oder Autokränen. Somit sind die Spreiztraversen von Van der Blij ein ideales Hilfsmittel für alle LKW- und Autokrane.
Passendes Zubehör wie Schäkel, Ketten, Hebebänder, Rundschlingen und Haken werden auf Wunsch mit angeboten.
Unser Partner
VAN DER BLIJ B.V.
Die Wacker Bauprodukte GmbH ist exklusiver Handelspartner der niederländischen Firma Van der Blij B.V. mit Sitz in Oss für Deutschland und darüber hinaus.
Van der Blij ist seit über 50 Jahren spezialisiert auf den Bereich Hebezeuge und Hebezeugbetrieb sowie die Betonfertigteile-Branche.
Neben Lastaufnahmeeinrichtungen und Lastaufnahmemitteln wie Traversen, Spreizen, Greifer, Klauen, Klemmen, Zangen gehören auch Transportanker für Betonfertigteile, Magnete für Schalungen und Lastverteilungsplatten zum Portfolio.
Anwendung
EINSATZGEBIETE UND ANWENDUNGSBEISPIELE
Folgende Anwendungen und Konfigurationen sind unter anderem möglich.

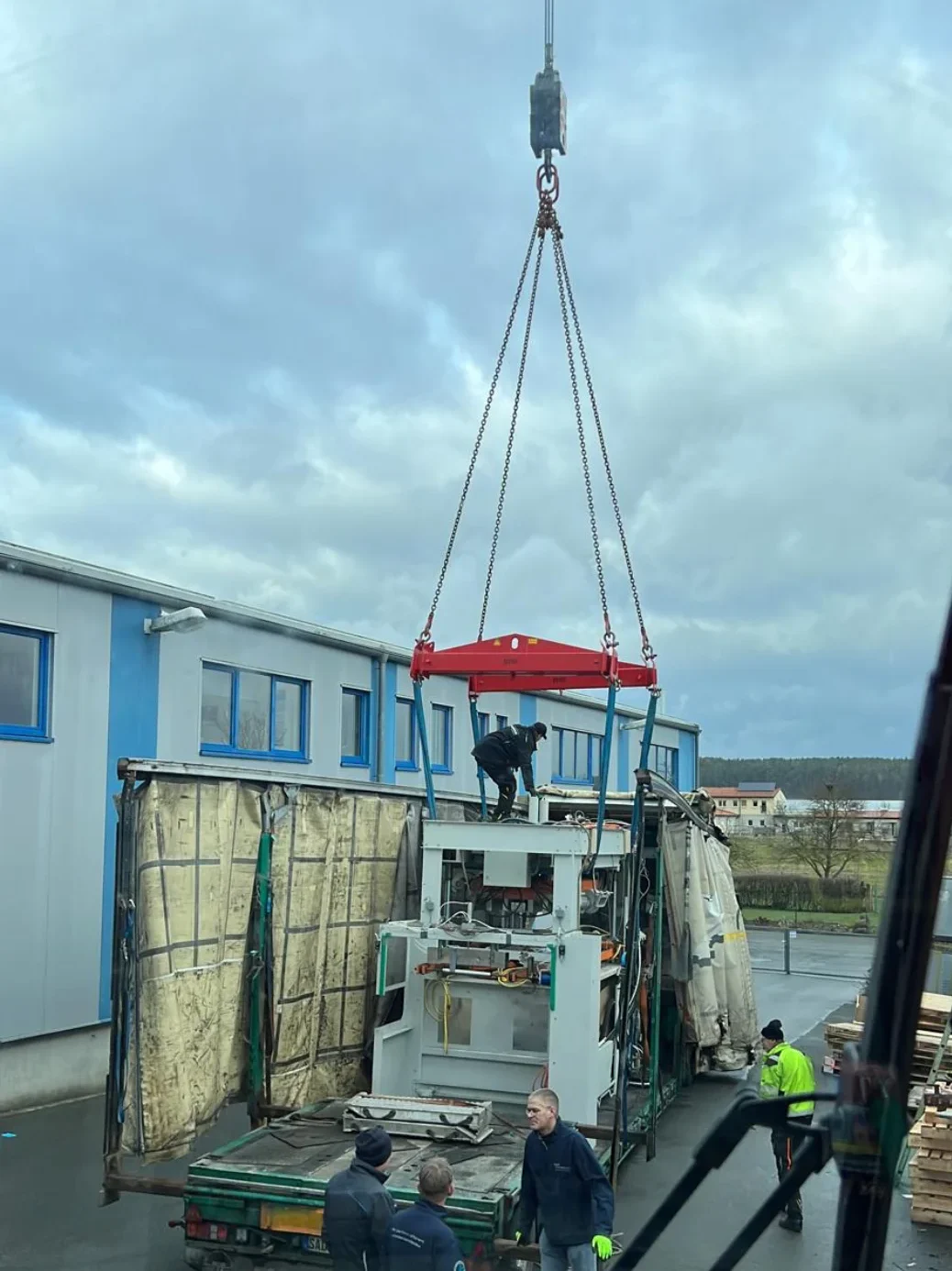

Auf den nachfolgenden Bildern sind die Van der Blij Traversen zu sehen (Typ 2 TR_10-4t), die nach Kundenwunsch in rot geliefert wurden. Mit zwei dieser Krantraversen wurde eine Maschine mit 16 t Gewicht an 4 Punkten gehoben.

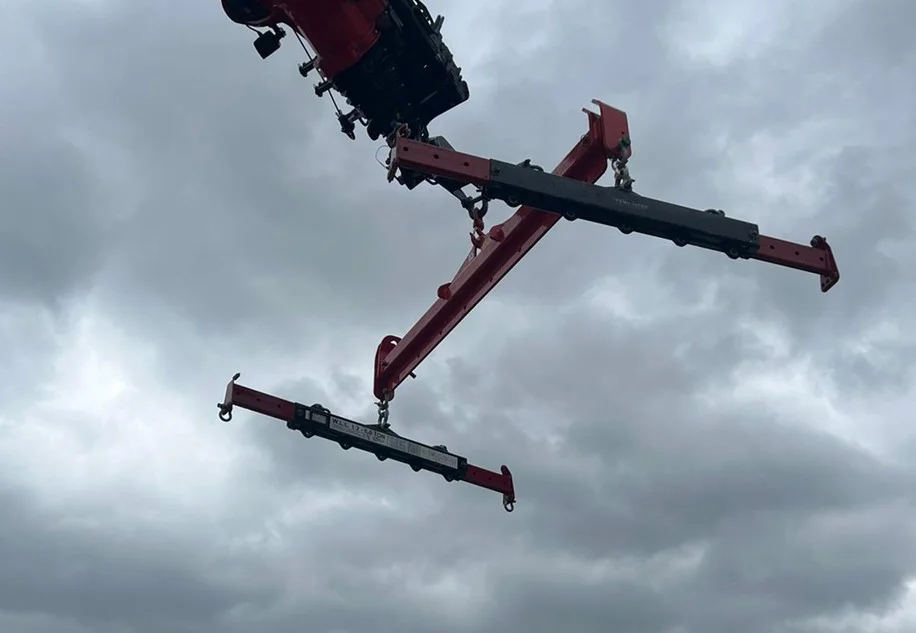

Mit einer Kombination aus drei Traversen lassen sich auch Rahmentraversen oder H-Traversen realisieren. Je Ende der unteren Traversen können ein oder zwei Anschlagpunkte vorgesehen werden. Somit können Lasten an 4 oder 8 Punkten angeschlagen und angehoben werden.
Das folgende Video zeigt den Einsatz:

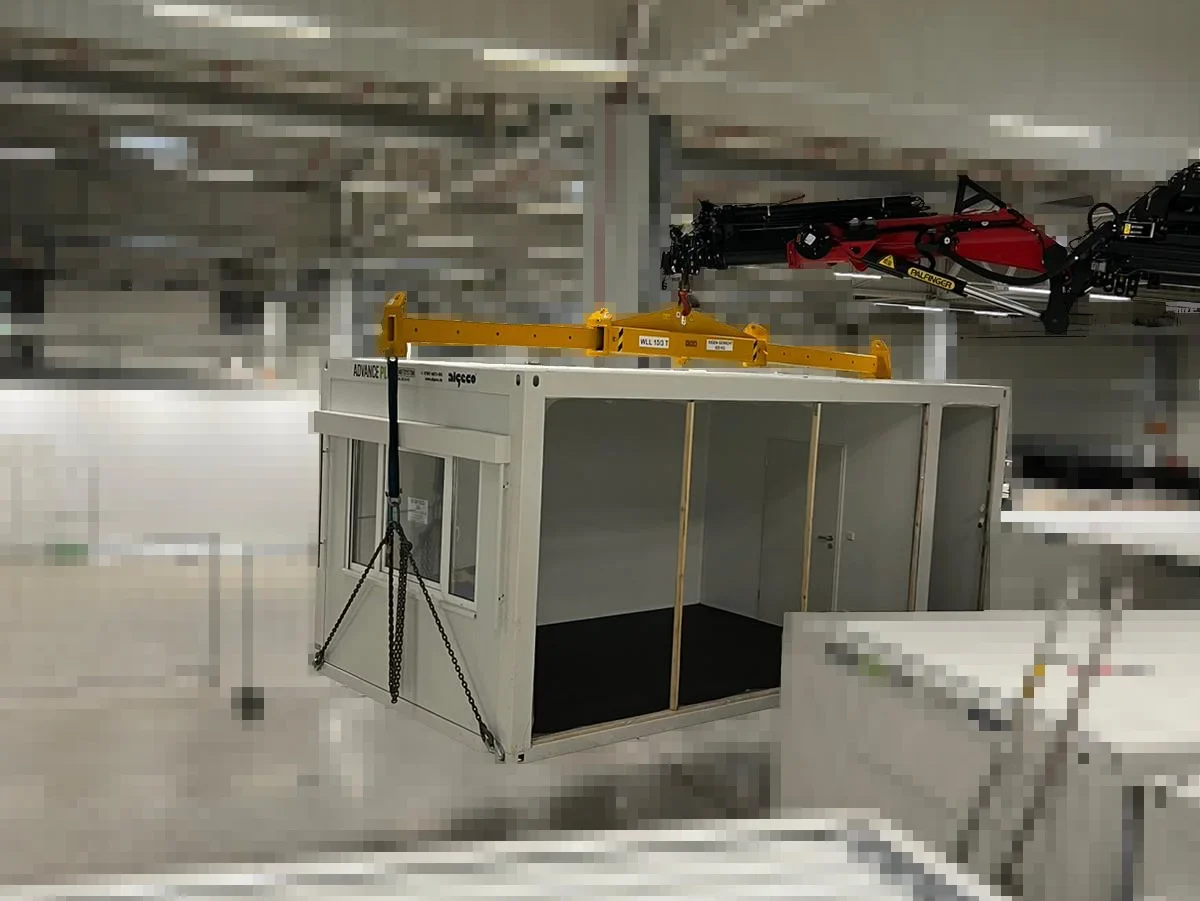

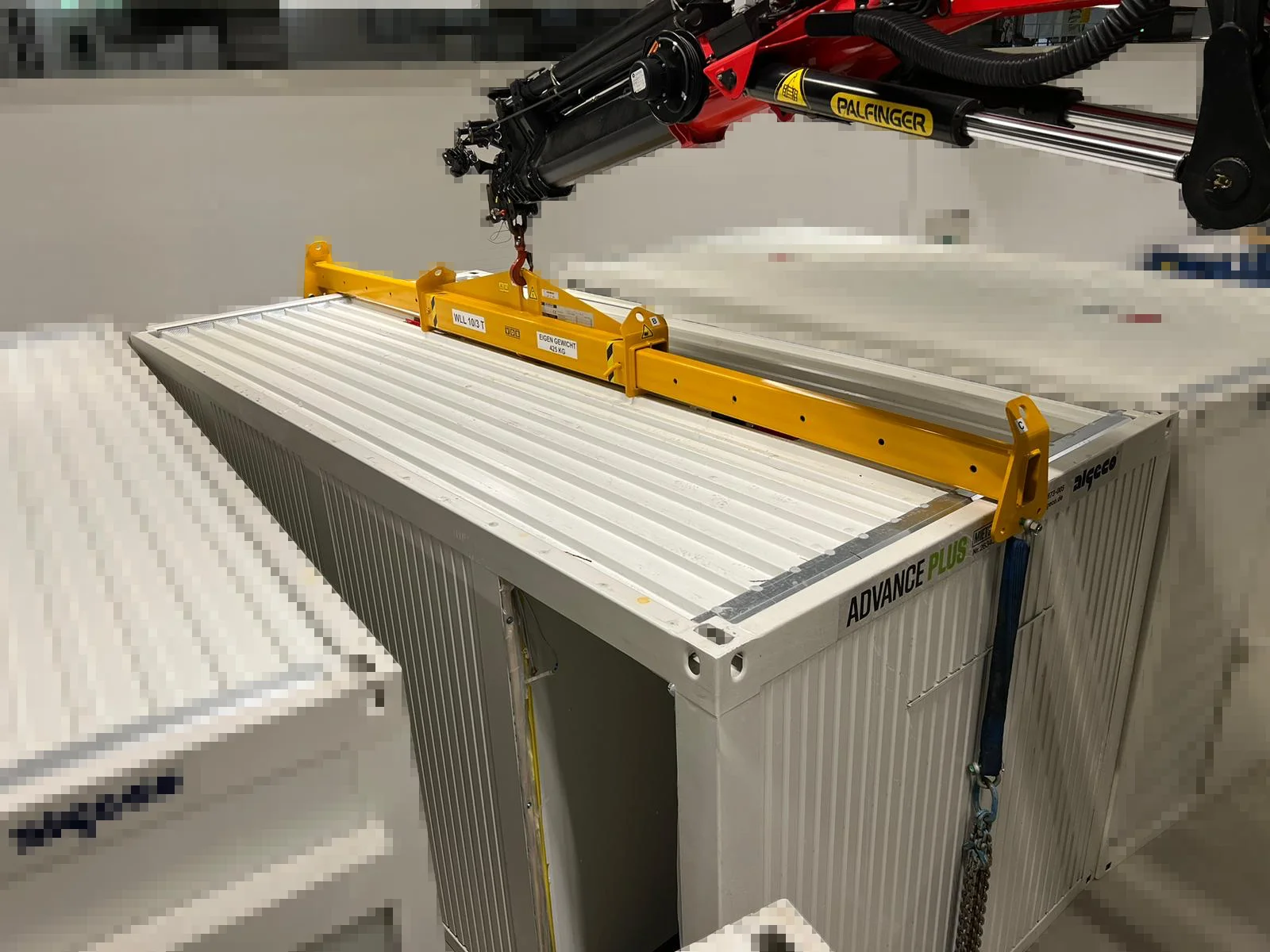

Die nachfolgenden Bilder zeigen das Heben und Transportieren von Containern mit einer Sonderanfertigung des Typ 2, bei dem die maximale Länge 6,52 m beträgt, um damit 20 Fuß Container heben zu können. Ein Beispiel der guten Zusammenarbeit mit unserem Partner Van der Blij.
Neben den Standard Traversen und Spreizen bieten wir Ihnen auch Sondertraversen und -Spreizen an. Diese werden nach dem aktuellen Stand der Technik gemäß den zu berücksichtigenden Normen und Richtlinien designt, bemessen und hergestellt.
ZUBEHÖR
Sie benötigen zugehörige Anschlagmittel? Sie wissen nicht genau, welche der vielen Teile die beste Wahl für Ihren Anwendungsfall ist?
Sie benötigen Abstützplatten für die LKW-oder Autokräne, um die Lasten zu verteilen und sicher in den Boden einzuleiten?
Aus unserem Portfolio suchen wir für Sie das passende Zubehör wie Schäkel, Ketten, Haken, Hebebänder, Rundschlingen und Lastverteilungsplatten heraus und bieten Ihnen dieses zu einem attraktiven Preis an. Alle Anschlagmittel erfüllen die Maschinenrichtlinie 2006/42/EG und werden mit einer EG-Konformitätserklärung geliefert.
WARTUNG UND INSPEKTION
In Deutschland wird der Betrieb, die Wartung und die Inspektion von Lastaufnahmemitteln wie Spreiztraversen durch die DGUV-Regel 109-017: Betreiben von Lastaufnahmemitteln und Anschlagmitteln im Hebezeugbetrieb, geregelt (ehemals DGUV-Regel 100-500).
Die DGUV Regel enthält unter anderem Pflichten der Betreiber zur Verhütung von Arbeitsunfällen. Eine Pflicht ist die Prüfung von Lastaufnahmemitteln:
- vor der ersten Verwendung,
- Prüfungen nach spätestens einem Jahr (jährliche Prüfung),
- außerordentliche Prüfung bei besonderen Ereignissen wie Schadensfällen,
durch sogenannte befähigte Personen. Wacker Bauprodukte GmbH unterstützt Sie hierbei und bietet auch Schulungen zur Qualifizierung Ihrer Mitarbeiter als befähigte Personen an.
Spezifikationen
Lasttraversen gelten als Lastaufnahmemittel und werden daher entsprechend der EU-Maschinenrichtlinie 2006/42/EG geplant, bemessen und produziert.
Alle Krantraversen von Wacker Bauprodukte GmbH und deren Partner sind mit einem CE-Zeichen gekennzeichnet und werden mit EG-Konformitätserklärung (umgangssprachlich CE-Erklärung oder Zertifikat) und Bedienungsanleitung in Deutsch, Englisch, Französisch oder Spanisch geliefert.
Die Bemessung erfolgt gemäß EN 13155: Krane – Sicherheit – Lose Lastaufnahmemittel.
In dieser Norm werden die sicherheitstechnischen Anforderungen der Maschinenrichtlinie konkretisiert, um den Nachweis der Übereinstimmung mit diesen Anforderungen zu erleichtern. Bei der EN 13155 handelt es sich seit der Veröffentlichung im Amtsblatt der Europäischen Union um eine harmonisierte europäische Norm (hEN), auf deren Basis die CE-Erklärung basiert.
Die EN 13155 legt Sicherheitsanforderungen für lose Lastaufnahmemittel für Krane, Hubwerke und handgeführte Manipulatoren wie Traversen, Hebeklemmen (Greifer, Zangen), Krangabeln, Transportankersysteme und Blechklemmen fest.
